Элементы конструкции кабеля СБЗПу:
1. Токопроводящая жила из медной мягкой круглой проволоки номинальным диаметром 0.9 или 1 мм.2. Изоляция из полиэтилена .
3. Скрученная пара в кабелях парной скрутки.
4. Сердечник - одиночные жилы или пары скручены в сердечник.
5. Заполнение - гидрофобный заполнитель.
6. Поясная изоляция - лента полиэтилентерефталатная.
7. Экран - алюминиевая лента (по согласию с заказчиком), под экраном проложена медная контактная проволока номинальным диаметром 0.4 - 0.6 мм.
8. Оболочка из полиэтилена толщиной 3.0 или 3,5мм.
Применение кабеля СБЗПу:
Кабели марки СБЗПу предназначены для электрических установок сигнализации, централизации и блокировки, пожарной сигнализации и автоматики при номинальном напряжении 380 В переменного тока частотой 50 Гц или 700 В постоянного тока, для прокладки в пластмассовых трубопроводах, в земле, в условиях агрессивной среды, при отсутствии механических воздействий на кабель, в условиях повышенной влажности.Технические характеристики кабеля СБЗПу:
- Климатическое исполнение УХЛ, Т, категорий размещения 2, 3, 5- Диапазон температур эксплуатации: от -50 до +60°С
- Относительная влажность воздуха при температуре до +35°С: до 98%
- Прокладка производится при температуре воздуха: от -15°С до +60°С
- Кабели должны быть защищены от прямого солнечного излучения.
- Радиус изгиба кабелей при прокладке и монтаже: не менее 7 максимальных наружных диаметров кабеля
- Электрическое сопротивление ТПЖ постоянному току при температуре +20°С с диаметром жил 0.9 мм: не более 28,8 Ом/км
- Электрическое сопротивление изоляции ТПЖ постоянному току при тем-ре + 20°С для кабелей с гидрофобным заполнением сердечника: не менее 4000 МОм*км
- Испытательное напряжение при частоте тока 50 Гц между жилами в течение 1 мин: 2500 В
- Рабочая емкость при переменном токе частотой 800 или 1000 Гц:
пар кабелей парной скрутки: не более 100 нФ/км
жил кабелей с одиночными жилами: не более 150 нФ/км
- Коэффициент затухания пар кабелей парной скрутки при переменном токе частотой 800 Гц при температуре +20°С с диаметром жил: 0.9 мм - не более 1.04 дБ/км
- Переходное затухание на ближнем конце между любыми парами кабелей парной скрутки при переменном токе частотой 800 Гц на длине 300 м:
для 100% значений - не менее 60 дБ
для 80% значений - не менее 62 дБ
- Относительное удлинение при разрыве оболочки: не менее 300%
- Относительное удлинение при разрыве изоляции: не менее 300%
- Прочность при растяжении оболочки: не менее 9 МПа
- Прочность при растяжении изоляции: не менее 9 МПа
- Строительная длина кабеля: не менее 300 м
- Гарантийный срок эксплуатации: 4.5 года с даты ввода кабелей в эксплуатацию
- Срок службы кабелей СБЗПу - не менее 17 лет
Область применения кабеля СБЗПУ
Основное назначение кабеля СБЗПУ это коммутация и создание сетей автоматического управления, сигнализации, удаленного доступа и связи на железной дороге. СБЗПУ рассчитан на прохождение по нему переменного тока напряжением 380В или постоянного - 700В. Количество жил: от 3 до 48 пучком и до 30 парной скруткой. Кабель бронированный и заполнен гидрофобным составом, что позволяет его применять в самых агрессивных и влажных средах, в том числе заболоченном грунте. Однако, несмотря на толстую и прочную изоляцию, СБЗПУ не рассчитан на механическое воздействие.
СБЗПУ используют в системах:
- аварийных сигнализаций и блокировки;
- пожарно-охранных сигнализаций.

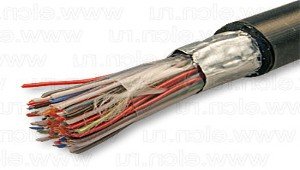

Элементы конструкции кабеля СБЗПУ
- Цельная жила из меди, диаметром от 0,9 до 1 мм.
- Гидрофобный заполнитель и поясная лента полиэтилентерефталатная.
- Экранирующий слой алюминиевой ленты и контактный проводник.
- Броня - две стальные ленты.
- Общая изоляция из стекловолокна и битумно-мелового раствора.
Технические параметры кабеля СБЗПУ
| Рабочее напряжение, В | Переменный ток - 380, постоянный ток - 700 |
| Сопротивление изоляции постоянному току, Ом/км | 4000 |
| Относительное удлинение при разрыве, % | не менее 300 |
| Диапазон рабочих температур, °С | -50 до +60 |
| Срок службы, лет | от 12 |
Сертификаты и гарантии
Срок службы кабеля СБЗПУ - не менее 12 лет. Есть гарантии производителя
